直列式檔案密集架標準。廠家直銷直列式檔案密集架，支持直列式檔案密集架招標。直列式檔案密集架的國家標準是作為一個衡量市場上檔案密集架的一個標準。下面我就給大家具體講解一下直列式檔案密集架標準的具體內容吧。

《直列式檔案密集架》是1992年10月20日實施的一項行業標準。

1 主題內容與適用范圍

本標準規定了直列式檔案密集架的型號、規格及結構形式，技術要求，試驗方法，檢驗規則，標志、包裝、運輸、貯存。本標準適用于直列式手動檔案密集架和直列式電動檔案密集架(以下簡稱手動密集架和電動密集架)的設計、制造、檢驗和驗改。

2 引用標準

GB99 優質碳素結構鋼技術條件

GB710 優質碳素結構鋼薄鋼板技術條件

GB711 優質碳素結構鋼熱軋厚鋼板技術條件

GB1720 漆膜附著力測定法

GB1804 公差與配合未注公差尺寸的極限偏差

GB4357 碳素彈簧鋼絲

GB8162 結構用無縫鋼管

GB9439 灰鐵鑄件

ZBG51035C04-2 各色醇酸磁漆

ZBG51043A04-9 各色氨基烘干磁漆

ZBG51095H06-19 鐵紅、鋅黃環氧酯底漆

3術語

3.1 手動密集架

通過手力驅動的密集架稱為手動密集架。

3.2 電動密集架

由電力驅動的密集架稱為電動密集架。

3.3 活動架

能在軌道上運行的架體，稱活動架(亦稱為列，列由若干標準節組成)。

3.4 固定架

固定在導軌的端頭或中間，不能運行的架體，稱固定架。

3.5 單面架

對于每標準節的架體，在同一水平面上只能放置一塊擱板，從一面放置物體的稱單面架。

3.6 雙面架

對于每標準節的架體，在同一水平面上能并排放置兩塊擱板，從兩面放置物體的稱雙面架。

4 型號、規格及結構形式

4.1 型號

4.1 型號

標記示例：第一次設計的寬度為500mm的手動密集架SZM500-1第一次設計的寬度500mm 的電動密集架 DZM500-1

4.2 規格(每標準節)按表1。

表1

名稱

規格

密集架

活動架

2100～2500×900×500

2100～2500×900×650

單面固定架

2100~2500×900×274

雙面固定架

2100~2500×900×500

4.3 結構形式

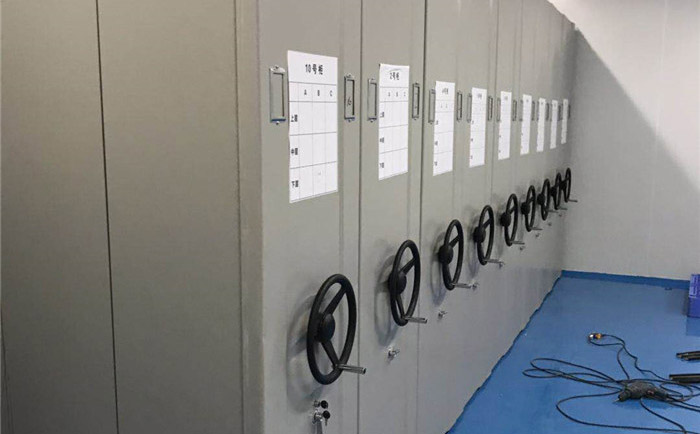

4.3.1 手動密集架(如圖1)。

4.3.2 電動密集架(如圖2)。

1-標簽板：2-上側面板：3-操縱手柄;4-中腰板;5-下側面板;6-止動塊：

7-軌道：8-門：9-底盤;10-擱板：n-標準節數;P-面板厚度

1-標簽框：2-電動操作按鈕及指示燈：3-手動操縱手柄：4-電源開關：5-電源

指示燈及報警顯示;6-軌道;7-保險鎖：8-門：9-擱板;10-止動塊;11-底部

止動保險保板：12-下側面板：13-中腰板：14-上側面板

5 技術要求

手動密集架及電動密集架均應符合本標準，并按照經規定程序?qū)彶榕鷾?zhǔn)的圖樣及技術文件制造。

5.1 結構

5.1.1手動及電動密集架均為裝配組合式結構，手動密集架配有一套手動運行結構;電動密集架配有電動和手動兩套運行機構。它們主要由立柱、擱板、掛板、側面板、底盤等零部件組合而成。

5.1.2擱板、掛板應能沿立柱的垂直方向調整高度，立柱上掛板孔間距為50mm。

5.1.3應按規定鋪裝軌道，安裝傳動機構、防倒裝置及擋塊等。

5.1.4軌道可用膨脹螺栓或射釘安裝，與地面齊平，也可安裝在地表面上。

5.1.5應設置防塵裝置，可根據需要設置照明燈等。

5.2 加工制造

5.2.1所有鈑金件、機加件加工后應打磨毛刺，無裂紋及傷痕。

5.2.2所有焊接件應焊接牢固，焊痕光滑、平整。

5.3 制造公差

5.3.1每標準節組裝后，外廓尺寸(長、寬、高)的極限偏差為±2mm。

5.3.2每標準節組裝后，側面板與中腰板的對縫處的間隙應小于2mm。

5.3.3軌道安裝后，在任意lm長度內，水平度偏差不大于1mm，全長不大于4mm，

軌道之間對應點的水平偏差為1mm，每兩條軌道之間的平行度偏差為1.5mm。

5.3.4門縫間隙應均勻一致，間隙應在1~2mm之間。

5.3.5 零件的未注公差尺寸的極限偏差按GB

1804 中的 IT13~14。

5.4 材料

5.4.1密集架用原材料應符合表2規定。

一、結構

直列式檔案密集架均為裝配組合式結構，手動密集架配有一套手動運行結。它們主要由立柱、擱板、掛板、側面板、底盤等零部件組合而成。擱板、掛板應能沿立柱的垂直方向調整高度，立柱上掛板孔間距為5Omm。應按規定鋪裝軌道，安裝傳動機構、防倒裝置及擋塊等。軌道可用膨脹栓或射釘安裝，與地面齊平，也可安裝在地表面上。應設置防塵裝置，可根據需要設置照明燈等。

二、加工制造

1、所有鈑金件、機加件加工后應打磨毛刺，無裂紋及傷痕。

2、所有焊接件應焊接牢固，焊痕光滑、平整。

三、制造公差

1、每標準節組裝后，外廓尺寸 (長、寬、高)的極限偏差為±2mm。

2、每標準節組裝后，側面板與中腰板的對縫處的間隙應小于2mm。

3、軌道安裝后，在任意lm長度內，水平度偏差不大于lmm，全長不大于4mm，軌道之間對應點的水平偏差為lmm，每兩條軌道之間的平行度偏差為1.5mm。

4、門縫間隙應均勻一致，間隙應在1～2mm之間。

5、零件的未注公差尺寸的極限偏差按GB l804中的IT13～14。

檔案密集架應執行DA/T7-92《直列式檔案密集架》、GB/T13668-2003《鋼制書柜、資料柜通用技術條件》、GB/T13667.3-2003《手動密集架技術條件》等國家標準，特別是DA/T7-92直列式檔案密集架行業標準第五條款中手動密集架的規定。

5•1結構

5•1•1直列式檔案密集架均為裝配組合式結構，它們主要由立柱、擱板、掛板、側面板、底盤等零部件組合而成。

5•1•2擱板、掛板應能沿立柱的垂直方向調整高度，立柱上掛板孔間距為5Omm。

5•1•3應按規定鋪裝軌道，安裝傳動機構、防倒裝置及擋塊等。

5•2加工制造

5•2•1所有鈑金件、機加件加工后應打磨毛刺，無裂紋及傷痕。

5•2•2所有焊接件應焊接牢固，焊痕光滑、平整。

5•3制造公差

5•3•1每標準節組裝后，外廓尺寸 (長、寬、高)的極限偏差為±2mm。

5•3•2每標準節組裝后，側面板與中腰板的對縫處的間隙應小于2mm。

閱讀已結束，看完本文“直列式檔案密集架標準”相信大家已經對直列式檔案密集架標準有了相關的了解。如果有需要玻片柜、玻片密集柜、密集書架、財務檔案密集架、密集架、智能密集架、檔案室密集架的顧客，歡迎前來我司密集架廠家，現場進行了解(官網提供在線看廠)。需要檔案庫房建設的，我司密集架廠家提供檔案庫房解決方案。一站式精心為您打造。
